混流泵是一種介于離心泵和軸流泵之間的流體輸送機械，其工作原理、結構特點和應用場景兼具兩者的部分特性。以下從工作原理、結構特點、性能參數、應用場景、選型要點等方面詳細介紹混流泵：
一、工作原理
混流泵通過葉輪旋轉時產生的離心力和推力雙重作用輸送液體，液體在葉輪中的流動方向介于軸向（軸流泵）和徑向（離心泵）之間，呈斜向流動，因此也被稱為 “斜流泵”。具體過程如下：
葉輪旋轉：葉輪葉片推動液體，使其獲得徑向和軸向的復合速度；
能量轉換：液體經蝸殼或導葉體時，動能逐漸轉化為壓力能，最終從出口排出。
二、結構特點
混流泵的結構融合了離心泵和軸流泵的特點，主要分為以下兩類：
1. 蝸殼式混流泵（離心泵型）
外形：類似離心泵，有螺旋形蝸殼；
葉輪：葉片扭曲程度介于離心泵和軸流泵之間，葉片數較少（通常 3~6 片）；
密封：采用填料密封或機械密封，適用于臥式安裝。
典型場景：農田灌溉、城市排水、工業液體輸送。
2. 導葉式混流泵（軸流泵型）
外形：類似軸流泵，采用導葉體（擴散管）代替蝸殼；
葉輪：葉片固定或可調（如全調節式混流泵），流道更寬暢；
安裝方式：立式為主，適用于大流量、低揚程場景（如水廠取水泵站）。

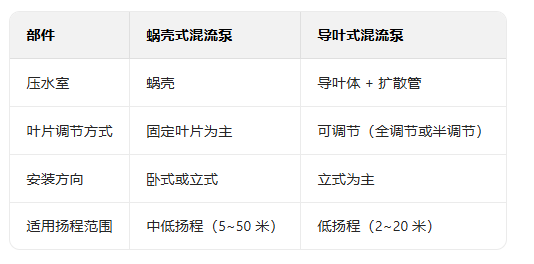

關鍵部件對比：
三、性能特點
1. 流量與揚程特性
流量：介于離心泵和軸流泵之間，一般為 50~3000 m3/h（大型導葉式可達上萬立方米 / 小時）；
揚程：比軸流泵高，比離心泵低，通常為 3~50 米；
性能曲線：
揚程 - 流量曲線平緩，高效區寬，適用于工況變化較大的場景（如水位波動的泵站）；
功率 - 流量曲線較平坦，軸功率隨流量增大變化較小，不易過載（對比：軸流泵功率隨流量增大而急劇下降，離心泵功率隨流量增大而上升）。
2. 效率與汽蝕性能
效率：最高效率可達 80%~90%，部分大型導葉式混流泵效率接近軸流泵；
汽蝕余量（NPSH）：優于軸流泵，適合輸送含少量氣體或易汽化液體（如熱水、化工介質）。
四、應用場景
混流泵因兼具大流量、中低揚程、高效區寬的特點，廣泛應用于以下領域：
1. 水利工程
農田排灌（如丘陵地區的灌溉泵站）；
城市防洪排澇（雨水泵站）；
江河湖泊引水（如南水北調工程中的大型混流泵機組）。
2. 工業領域
冶金行業：高爐沖渣水、冷卻水循環；
化工行業：輸送腐蝕性液體（需配不銹鋼或襯膠葉輪）；
電力行業：電廠循環水系統、冷凝水輸送。
3. 市政與環保
污水處理廠：提升污水、回流活性污泥；
水廠取水：從江河湖泊抽取原水（立式導葉式混流泵浸沒式安裝）。
4. 船舶與海洋工程
船舶壓載水系統、艙底排水；
海洋平臺海水冷卻循環。
五、選型要點
1. 核心參數匹配
流量（Q）：根據工藝需求確定最大、最小流量，考慮一定裕量（通常 + 10%~20%）；
揚程（H）：計算管路系統阻力（沿程損失 + 局部損失），加上幾何提升高度；
介質特性：
液體密度（ρ）：影響軸功率計算（功率公式：P= ηρgQH）；
腐蝕性、含固量：選擇葉輪材質（如鑄鐵、不銹鋼、耐磨合金）；
溫度：高溫液體需選用耐高溫密封和軸承。
2. 安裝方式與管路布局
臥式 vs 立式：
臥式泵：安裝維護方便，適用于地面泵房；
立式泵：占地面積小，適合水下安裝（如液下混流泵）。
管路設計：
吸入管避免彎頭過多，確保足夠的淹沒深度，防止吸入空氣；
出口管加裝止回閥和閘閥，便于啟停控制。
3. 節能與可靠性
高效區選擇：確保設計工況點位于泵性能曲線的高效區（通常為最高效率的 80%~100% 范圍）；
變頻調速：對于流量變化大的場景，搭配變頻器調節轉速，避免 “大馬拉小車” 現象；
備用泵配置：關鍵流程中設置備用泵，保障連續運行（如消防供水系統）。
4. 品牌與售后服務
優先選擇知名品牌（如格蘭富、凱泉、連成），確保制造工藝和材料質量；
關注售后服務網絡，便于定期檢修和備件更換（如葉輪磨損后的及時更換）。
六、維護與常見故障
1. 日常維護
定期檢查軸承溫度（≤75℃）和振動值（≤4.5mm/s）；
清理吸入濾網，防止雜物堵塞葉輪；
臥式泵需檢查密封泄漏量（機械密封≤5 滴 / 分鐘，填料密封≤10~20 滴 / 分鐘）。

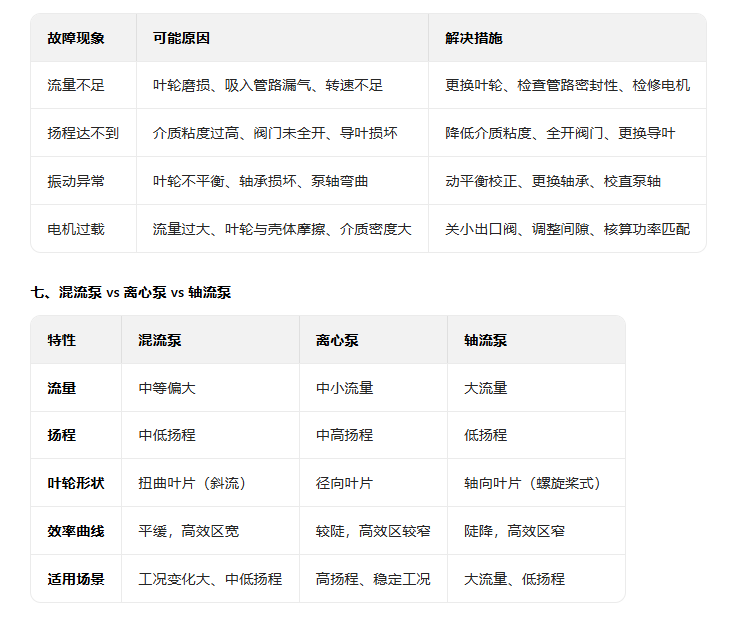

2. 常見故障及處理
總結
混流泵以其高效、節能、適應性強的特點，成為流體輸送領域的 “全能型” 設備。在選型時，需綜合考慮流量、揚程、介質特性及安裝條件，優先通過性能曲線和管路特性曲線的交點確定最佳工況點，并結合智能化監測手段（如振動傳感器、物聯網遠程監控）提升運行可靠性。對于大型混流泵機組，建議采用模型試驗驗證性能，確保在實際工程中達到設計目標。
